Diagrama de fase de CO2 – Estados de la materia
El CO2 no es un líquido a presión ambiente: es un gas.

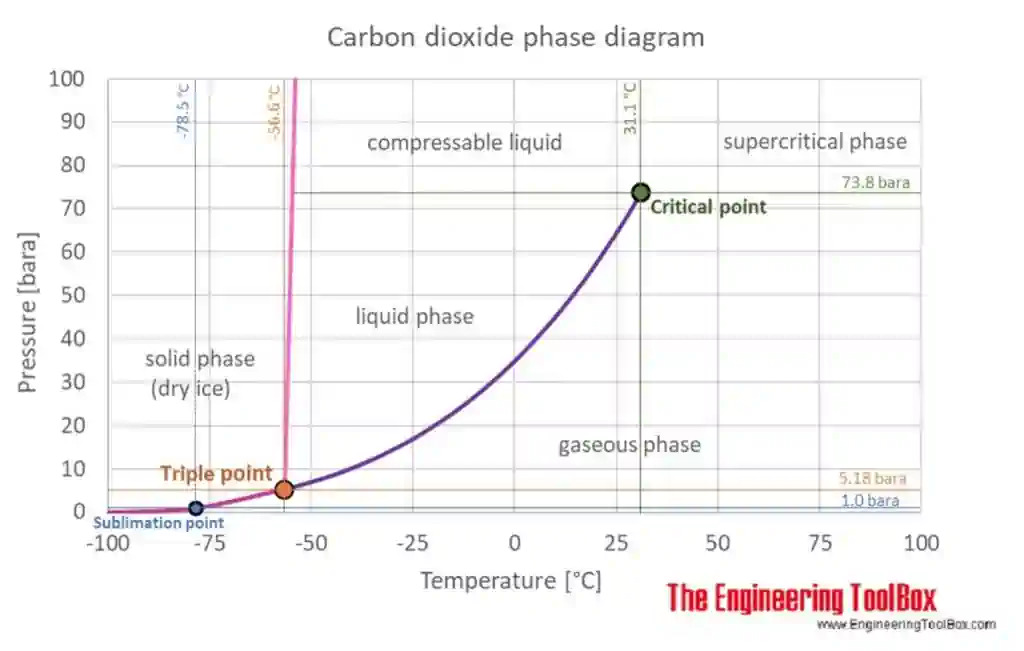

En la imagen de aquí a la derecha, tomada de La caja de herramientas de ingeniería, la curva de equilibrio es la coloreada entre el punto triple y el punto crítico.
El Punto Triple es el único punto de la trama en el que se encuentran al mismo tiempo las fases sólida, líquida y gaseosa del material. Se caracteriza por condiciones particulares de temperatura y presión. El Punto Crítico se caracteriza por la desaparición de la diferencia entre fase gaseosa y fase líquida.
En condiciones de temperatura y presión por encima del punto crítico, hablamos de Fluido Supercrítico. El CO2 es a la vez líquido y gas en todos los puntos del gráfico que conforman la Curva de Equilibrio.
Repasando otras discusiones termodinámicas y técnicas, mantener el CO2 siempre a lo largo de esta curva ahorrará mucha energía. Nuestro sistema está diseñado para mantener este equilibrio en el embalse, uno de los recipientes más importantes del sistema.
Sin un buen control de temperatura y presión a nivel del reservorio, nunca podrá tener un flujo estable en el sistema. En nuestro sistema es fácil establecer la presión en el depósito al valor deseado. Sugerimos 48 bar. El sistema, gracias al control de automatización total, estabilizá la presión automáticamente.
